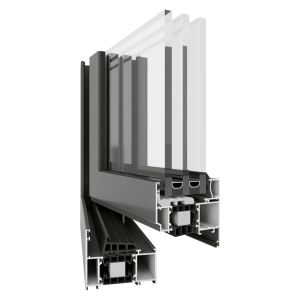

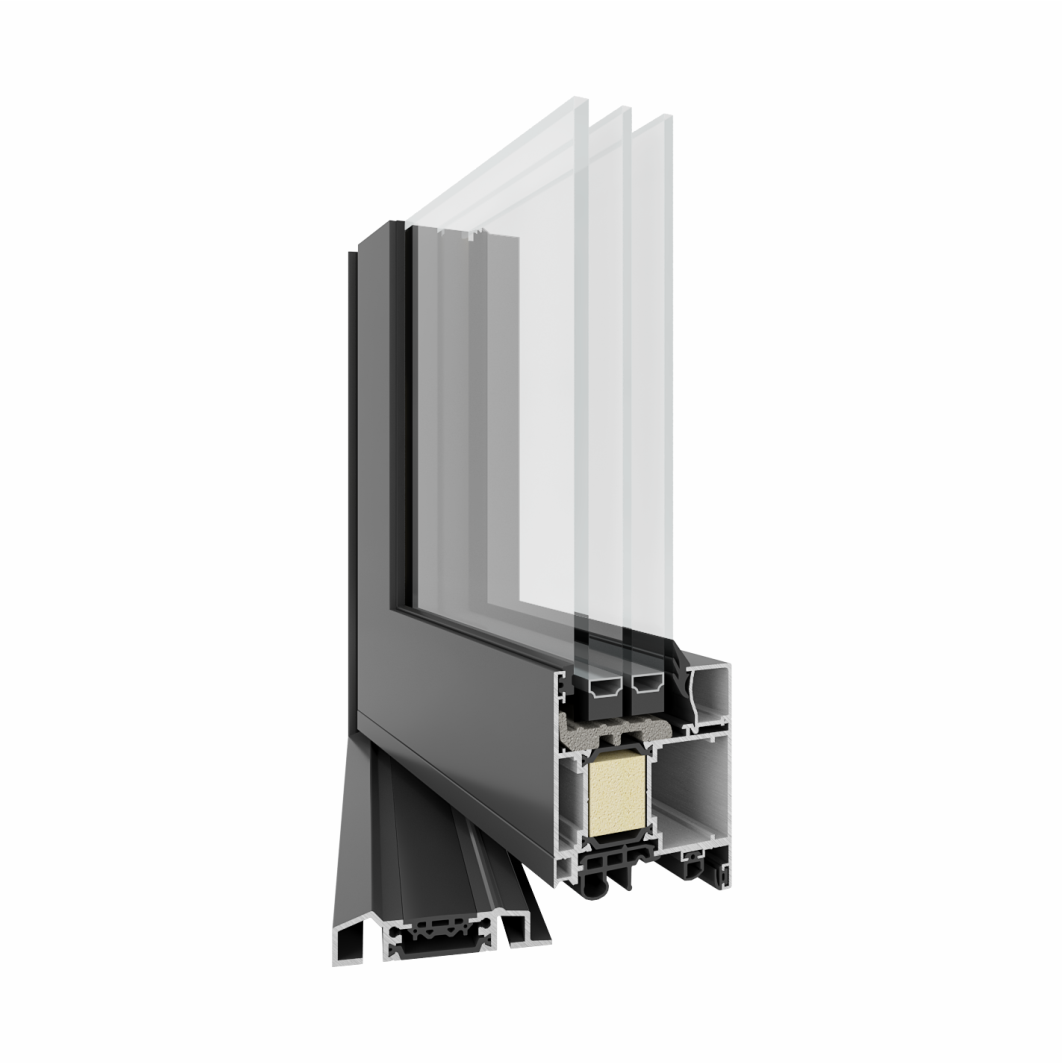

System TM 77HI to bezpieczne i innowacyjne rozwiązanie pozwalające na uzyskanie doskonałych parametrów izolacyjności cieplnej, akustycznej, ochrony przed wiatrem i wodą oraz bezpieczeństwa. Dzięki zastosowaniu przekładek pomiędzy profilami aluminiowymi uzyskano doskonałe wartości izolacyjności termicznej. Rolę izolacji termicznej spełniają dedykowane do systemu komorowe izolatory termiczne wraz z wypełnieniem.

  • możliwość znacznego zmniejszenia kosztów ogrzewania,
  • możliwość stworzenia konstrukcji o dużych powierzchniach pozwalających na nowoczesne aranżacje elewacji oraz wnętrz,
  • kompatybilny z pełną gamą elementów okuć i sterowania,
  • możliwość realizacji nowoczesnych rozwiązań konstrukcji w różnych
    konfiguracjach i układach,
  • doskonała wartość współczynnika przenikania ciepła na poziomie
    Uf od 0,8 W/m2K,
  • możliwość wykonania drzwi balkonowych z niskim progiem,
  • przekładki termiczne dzielone zapobiegają wyginaniu skrzydeł pod wpływem wysokiej temperatury,
  • możliwość wykonania narożnika całoszklanego.

OKNA DRZWI
Izolacyjność termiczna EN 10077-2 Uw od 0,66 W/m²K Uw od 0,8 W/m²K
Izolacyjność akustyczna EN ISO 140-3 Rw = 39 ÷ 48 dB Rw = 36 ÷ 45 dB
Przepuszczalność powietrza EN 12207 Klasa 4 Klasa 4
Wodoszczelność EN 12208 E1650 E900
Odporność na obciążenie wiatrem EN 12210 Klasa C5/B5 Klasa C5/B5
Odporność na włamanie EN 1627 RC2, RC3, RC4 RC2, RC3

Charakterystyka systemu

OKNA DRZWI
Głębokość konstrukcyjna ościeżnicy 77 mm 77 mm
Głębokość konstrukcyjna skrzydła 86,4 mm 77 mm
Grubość wypełnienia 19 ÷ 67 mm 35 ÷ 67 mm
Maksymalne wymiary skrzydła L x H 1600 x 3000 mm 1400 x 3000 mm/ 2400 x 2900 mm
Maksymalny ciężar skrzydła 180 kg 250 kg
Typ konstrukcji okno stałe, rozwierne,
uchylne, rozwierno-uchylne
drzwi jednoskrzydłowe, dwuskrzydłowe, z naświetlami i doświetlami

ATLANT

Specyfikacja

Okna
6-ścio komorowy system bezołowiowych profili
system okuć Roto NT
powłoka LOOK (THERMOFLOAT)
